【Grasshopper_80】二つの幾何学模様の間を補完する形状を作ってみる

GW中、でかけようとしたけどUターンラッシュのニュースを見て出かける気力が失せたので、ネタを考えてみました。

2種類の幾何学模様(円とか三角形、六角形など)の間を徐々に変形させてグラデーションっぽく見せる形をなるべく簡単に作る方法です。スピーカーグリルとかで使ってみるとおもしろいかも？

①六角形→円の変形

まずは基本からということで、左端の六角形から右端の円までの変形です。

原点に六角形と円を作り、それぞれをTween Curveコンポーネントにつないで間を補完する形状を作成します。作成する個数はRangeコンポーネントを使って0から1の間を等分する数列を作ってからFにつなぎます。

作成した補完曲線を1個ずつX方向に移動させ、サーフェス化して色付けたら完成です。

②六角形→三角形の変形

次は左端の六角形から右端の三角形までの変形を考えてみます。

考え方はさきほどと同じですね。六角形と三角形を原点に作成し、それぞれをTween Curveコンポーネントにつないで補完曲線を作成します。

同じくX方向に移動させてサーフェス化して色を付けます。

③星型五角形→五角形の変形

次は少し変わった変形の仕方です。

Rhinoceros上で多角形　星形コマンドを使って5本の星型曲線を作り、それをGrasshopperに取り込みます。

※星型の曲線もGrasshopperで作ることは可能ですがここでは省略します。

・取り込んだ星形曲線をScaleコンポーネントにつないで大きさ調整します。

・その後、Explodeコンポーネントにつないで10本の辺に分解し、Shift Listコンポーネントにつないでリスト内を1だけずらした後、Partition Listコンポーネントにつないで2個ペアで階層分けします。そして、Join Curvesコンポーネントにつないで1本の曲線に結合します。隣り合う辺と辺をくっつけるということです。

・同時に、さきほどのExplodeコンポーネントから取り出した節点のうち、最も外側にある5個を選別するため、適当な大きさの円を作り、Point In Curveコンポーネントにつないで内/外判定をし、Cull Patternコンポーネントにつないで外にある5つの点を取り出します。その後、Shilft Listコンポーネントにつないで1ずらした点と元の点を直線でつなぎます。隣り合う点と点を直線で結ぶということです。

・最後にTween Curveコンポーネントにつないで補完曲線を作ります。

・Tween Curveコンポーネントにつないで作成した補完曲線をFlip Matrixコンポーネントにつないでリストの行と列を反転し、あとは移動と色付けをしたら完成です。

④星形六角形→六角形の変形

こちらも同じやり方です。

⑤円→六角形の変形

次はスピーカーグリルを意識して、四隅が円→中心に向かって六角形になる変形を考えてみます。

・まずはXY平面上に適当な大きさの閉曲線を作り、Hexagon Cellsコンポーネントにつないで六角形を配置します。閉曲線の中心点も後で使うので取り出しておきます。

・使うのは六角形の部分のみとしますので、Explodeで6辺に分解→数を数える→6本の階層のみTrue、ほかはFalse　とたどって六角形のみ取り出します。

・①と同じ考え方で、原点に六角形と円の間の補完曲線を作成し、六角形の中心点まですべて移動コピーします。

・閉曲線の中心点と、六角形の中心点の間の距離をすべて図り、その数値に応じて4種類の数値を取り出します。

・中央に近いほど六角形、遠いほど円を取り出すため、距離の数値をインデックス番号の範囲に変換し、List Itemコンポーネントにつないで取り出します。

・残りはスケール値と色が2種類です。

・最後にスケール処理して色をつけたら完成です。

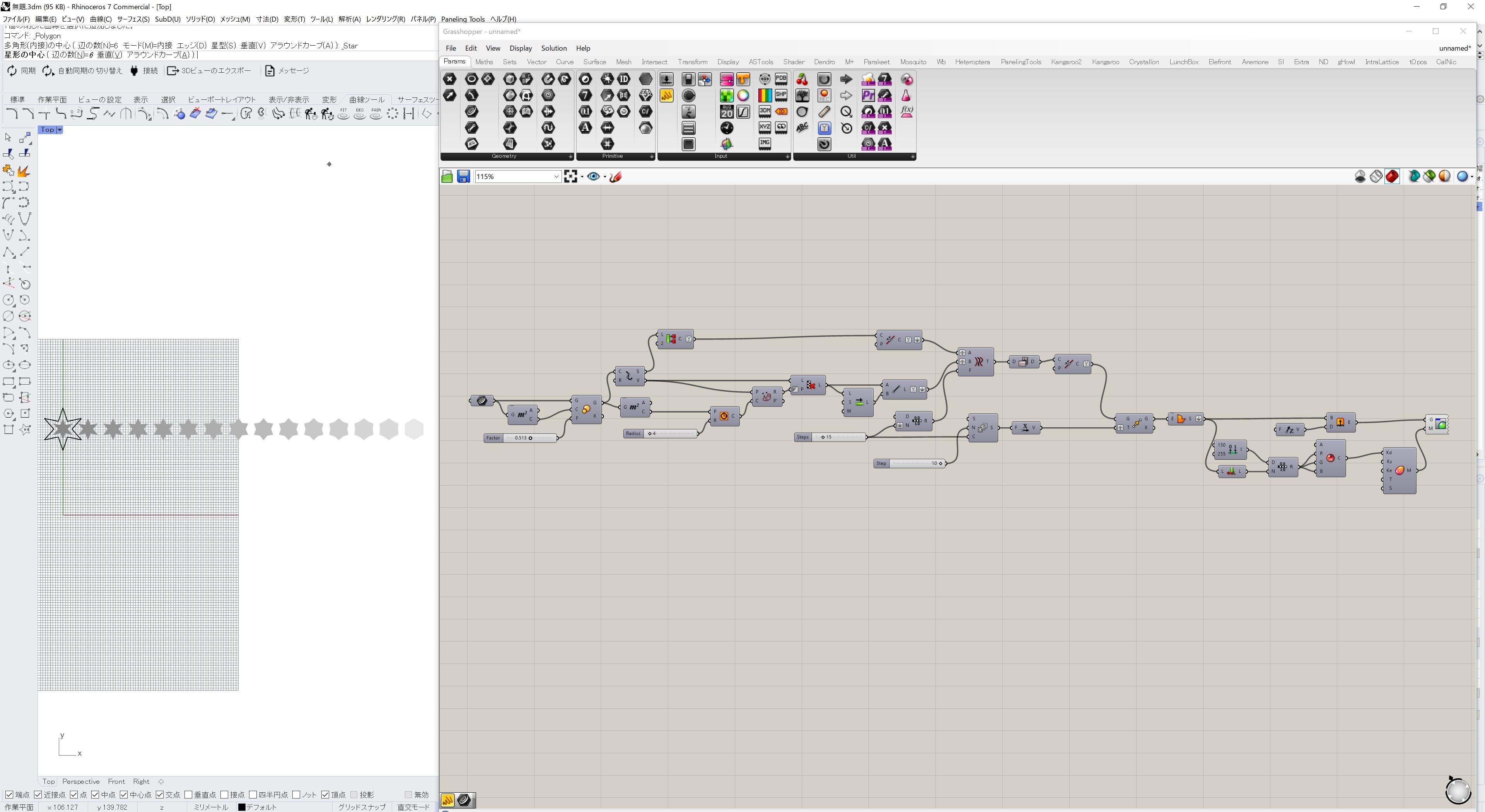

⑥円→六角形→星形の変形

最後に、四隅が円で、中央に向かって六角形→星型と変化するパターンを考えてみます。

・閉曲線内に六角形を配置し、六角形のみ取り出すところは先ほどと同じです。

・平行して、①と③のやり方をそのまま踏襲して、2種類の補完曲線を作成します。

・両者の位置をそろえるため、上の方にあった星形曲線側を原点に移動させます。その後、大きさ調整(六角形の辺の長さが合うよう割り算してスケールダウン)し、両者のダブる部分をCull Indexコンポーネントにつないで削除します。

・Insert Itemsコンポーネントにつないで両者を一つのリストにまとめます。

・作成した曲線群を六角形の中心点まで移動コピーさせ、同時にエリアの中心と六角形中心との間の距離を求めます。

・⑤のやり方と同様、距離に応じて曲線を選別するインデックス番号、スケール値、色の2種類を求めます。

・スケールダウンさせて色付けたら完成です。
