【Grasshopper_10】Grasshopperプラグイン「Nudibranch」を使うと簡単に徐変割合の計算ができます

Nudibranchとは

・参照点、あるいは参照カーブまでの距離に応じて数値を変化させるアルゴリズムを代わりに行ってくれるプラグイン｡一からコンポーネントを組み立てる手間が省けます｡

 ・点群と参照カーブ、係数をつなぐだけなので簡単に使えておすすめです。

今回は、スピーカーグリル風なパターンを試しに作ってみました。

Nudibranchのデータは以下のリンクから取得できます。



Step.1 外形線の作図

・まずはRhinoceros上で上の図のようなカーブを作成します。

厳密に、外形線すべてに沿って円を配置するのが難しいため、沿って配置する箇所と沿わせずに配置する箇所を分けます。
今回のケースでは、冒頭の図の通り、底辺と上辺、右辺の上側に沿わせることにします。

Step.2 縦カーブを2本作成する

・同じくRhinoceros上で青色の線のような曲線を作成します。右側の曲線に円を沿わせる事を前提にしています。

Step.3 面化する

・Step.2で作成したカーブをGrasshopperに取り込み、Loftでつないで面化します｡

Step.4 UVカーブを作成する

・カーブ本数をrangeコンポーネントにつないで0~1間の等間隔な数列に変換し、Graph Mapperコンポーネントにつないで数値を調整できるようにします。

・PointのX座標を使い、Iso Curveコンポーネントにつなぐと縦方向のisoカーブ(V方向)ができます。

Step.5 横カーブを2本作成する

・次に､横方向カーブを作るための上下の曲線を図の緑色の線ようにRhinoceros上で作成します｡

Step.6 面化する

・同じくLoftで面をはります。

Step.7 UVカーブを作成する

・同じくX座標の点を作ってisoカーブを作成します｡
※Loftで作成したサーフェスのUV方向が異なると、カーブの方向が逆の組み合わせになりますので適宜、組み換えてください。

Step.8 交点を作成する

・上記手順で求めたU方向カーブ､V方向カーブをそれぞれCurve CurveコンポーネントのA入力､B入力につないですべての交点を求めます。
※A,BのどちらかをFlatten､もう片方をGraftにしておきます。

・その後、Point In Curve、Cull Patternコンポーネントを組み合わせて､Step.1で作成した赤色のカーブ内の点のみ抽出します｡

Step.9 NudiBranchの設定

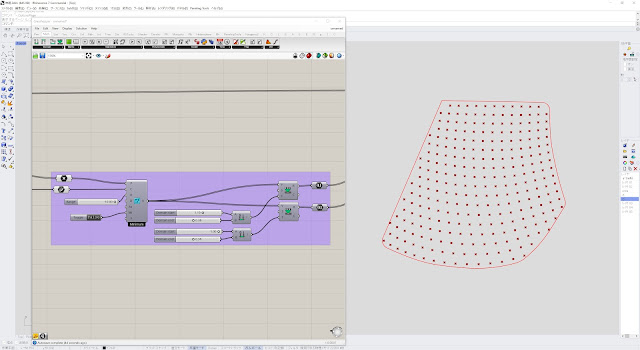

・NudiBranchのCurve Valuesコンポーネントを使います。

・Step.8で求めた交点をP入力、Step.1で求めた赤色の基準線をC入力につなぎます｡

・出力する数値は0～1の範囲ですので､実際の半径に合うよう､Remapコンポーネントにつなぎます。

・今回は楕円を作図するため、2種類の数値を取り出します｡

Step.10 楕円の作図

・Step.9で求めた数値をEllipseコンポーネントのR1、R2入力にそれぞれつないだら完成です｡
