【Grasshopper_36】ランダムに分割したパターンの作り方

石が自然に割れたような感じのパターン。

Step.1 ランダムに配置した点に平面を作って交線を求める

・大きさが200mm四方の正方形を作り、その内部にPopulate 2Dコンポーネントでランダムな位置に点を配置します。

・ランダムに配置した点と正方形の中心点の間に直線を引き、その直線の方向を鉛直とする、ランダム点における平面を点の個数の分だけ作ります。

・作った平面を使って正方形との交線を求めます。

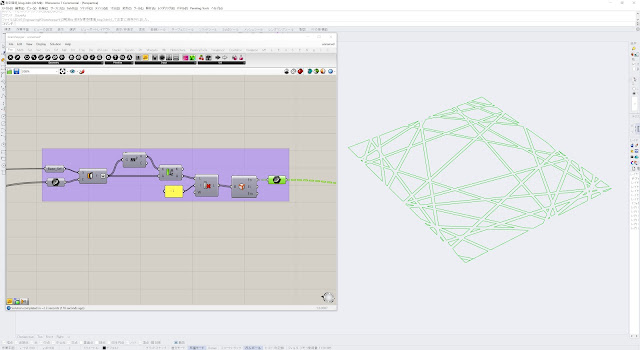

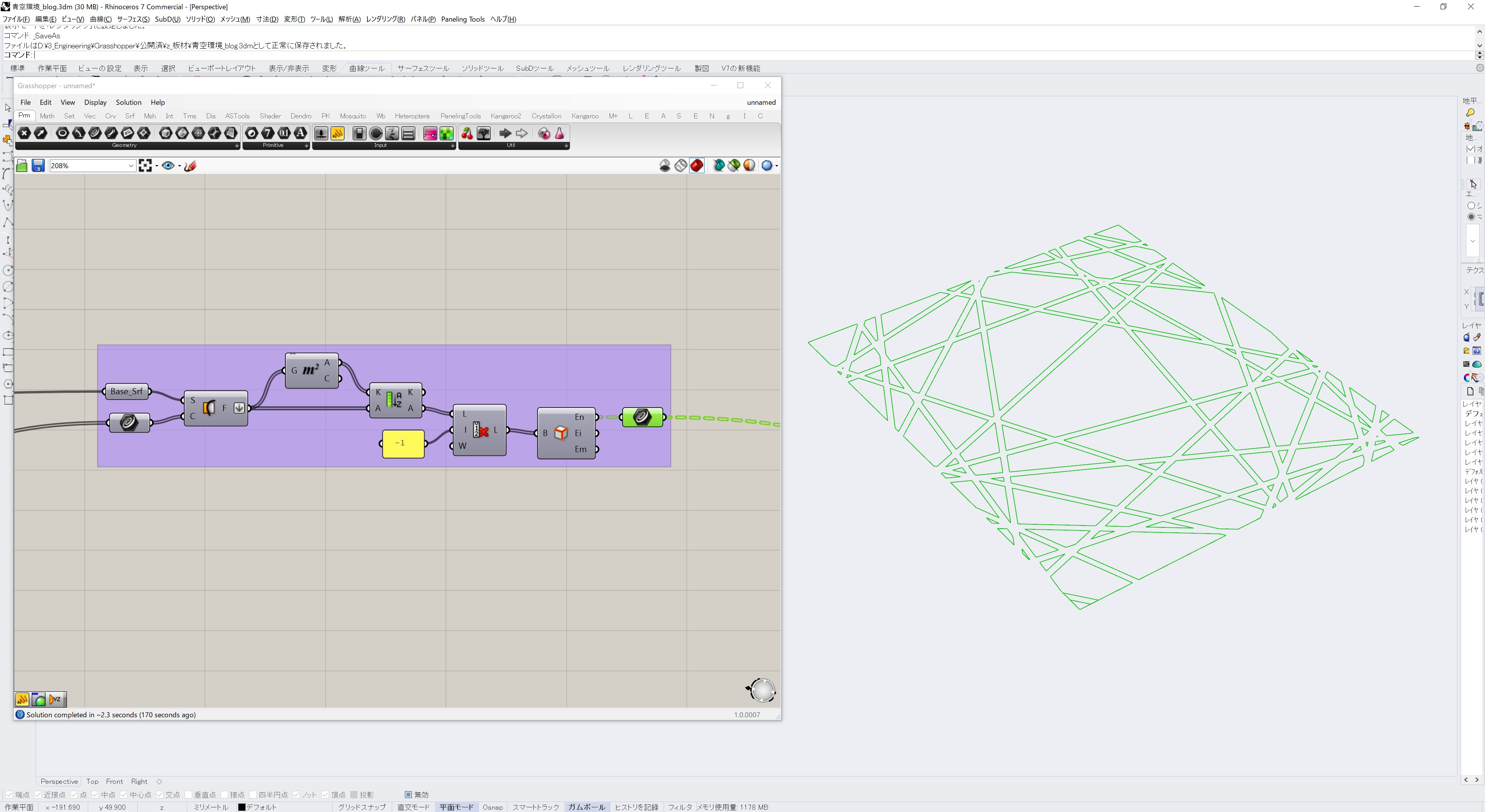

Step.2 交線に厚みをつけて､結合する

・Step.1で作成した直線をオフセットさせます。方向はそれぞれ正と負の両方を作るので、Offsetコンポーネントを2つ作り､片方のD入力のExpression欄にx*-1を入力して数値を反転させます｡

・オフセットさせた直線を少し延長させ､Loftコンポーネントを使って面化します。

・面化したサーフェスのエッジを取り出し、Join Curvesコンポーネントを使って結合した後、Region Unionコンポーネントを使ってブーリアン演算の和を実行します｡

Step.3 正方形を分割する

・Step.2で求めた結合直線を使って正方形を分割します。

・面積の値を求めてソートし、末尾のデータを削除すると、上図のような中抜き状態となります。

Step.4 微小面積部を除去し、Rをかける

・Step.3で求めたサーフェスの集合体の中から、微小な面積を持つものを除外します。

・Brep Edgesコンポーネントを使って各サーフェスのエッジを取り出した後､Join Curvsコンポーネントにより結合し、面積を計算します。

・求めた面積をLarger Thanコンポーネントを使って比較し、B入力よりも小さいものをCull Patternコンポーネントを使って除外します。

・そのあと、Filletコンポーネントを使ってRをつけておきます｡

Step.5 完成

・最後に、もう一度、正方形を分割したら完成です。
