【Grasshopper_58】Grasshopperプラグイン「Nudibranch」各種機能の紹介

パターンの大きさを徐々に変化させるときに便利なNudibranchプラグインについて、機能の紹介をしたいと思います。

どちらかというと簡単な事例紹介となります。

Animators

1.Bouncers

・Boxの中にランダムに点を配置し､その点をランダムな方向に動かすアニメーションの機能です｡実際に移動するのは点のみとなりますので、上の図ではその点を中心とする球を作るコンポーネントを後ろにつなげています。

・衝突判定などの物理演算機能は無く、単に動かすだけのものです。衝突してもそのまま貫通するのみとなります。

・点のみだと動作は軽いですが、上のサンプルのように3Dオブジェクトを生成すると動作がかなり遅くなります。

2.Railway

・この機能も同じくアニメーションさせるためのもので、曲線上に点を配置し、端から端に向かって一定の速度で動かすものです。

3.Satellite

・対象となるオブジェクトの周りをぐるぐる回らせるアニメーションです｡名前の通り､衛星みたいな関係でしょうか｡

4.Walkers

・サーフェス上に点を配置し、サーフェス上をランダムな方向に移動させるアニメーション。

続いて、アトラクター機能に移ります。

Attractors

5.Attractor Value

・基準となる点(上の図の青色)を中心とし、R入力(半径)で指定した円の内側にある点ごとに距離を計測し、その距離の最大～最小の範囲を0～1の範囲に変換する機能です｡放射状に数値を変化させたいときに使います。

・V出口から出てくるのは0～1の間の数値となりますので､Remapコンポーネントにつないでお目当ての数値の範囲に変換して使います。上の図では球体の半径につないでいます。

・指定した円の外側の数値については、最大値もしくは最小値のどちらかを選べます。上の図は最大値を設定した状態。Mi入力のtoggleをfalseもしくはtrueで切り替え可能｡

・中心から外に向かって､徐々に大きくするか小さくするかの切り替えはAs入力のtoggleで切り替え可能です。

6.Point Attractor

・こちらは、点そのものを動かす機能です。基準になる点(青色)を中心とし､R入力(半径)で指定した円の内側に含まれる点に対し、所定の力で引き寄せる(引力)、あるいは押し出す(反力)という仕組みです。上の図は元の位置(黒)から青色の球体に向かって引き寄せた事例です。

・引力と反力はReのtoggleで切り替え可｡

・中心から外に向かって､徐々に力を強めるか弱めるかの切り替えはAs入力にtoggleで切り替え可能です。

・指定した円の外側に含まれる点に掛かる力は、最大もしくは最小のどちらかを選べます。Mi入力のtoggleをfalseもしくはtrueで切り替え可能｡

・力の大きさはF入力、計算回数はItで設定可ですので､ここで強弱を調整します。

7.Point Ravel

・5.のAttractor Valueとほぼ同じ機能ですが､こちらは､円の内側にある点のいくつかをランダムに選定し､数値を最小値もしくは最大値に置き換えるものです｡

・ランダムに選定するシード値は､S入力に整数を指定します。

・不規則に変化させたい時に使えるかもしれません。

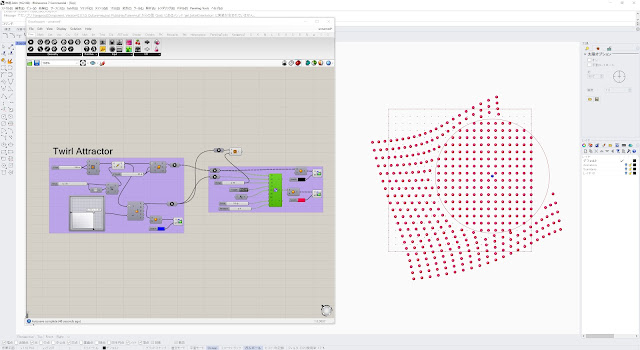

8.Twirl Attractor

・指定した円の外側にある点を回転させる機能。

・回転方向を時計回り/反時計回りの切り替えをCl入力のtoggleで可。

・回転力自体はF入力につないだ数値で指定可。

9.Curve Attractor

・6.のPoint Attractorと同じ考え方をカーブに置き換えたもの｡C入力で指定した曲線の、R入力で指定した数値分だけ内側と外側にオフセットさせた2本のカーブに囲まれた点を引力もしくは反力を使って移動させる機能｡

・6.と同じく､最内側と最外側の点にも最小値､もしくは最大値の力が掛かります｡切り替えはMi入力のtoggleで設定可｡

10.Curve Ravel

・7.のPoint Ravelの考え方をCurveに置き換えたもの｡C入力で指定した曲線から、R入力で指定した数値分だけ内側と外側にオフセットさせた2本のカーブに囲まれた点と指定した曲線までの最短距離を求めて､その距離の最大～最小の範囲を0～1の範囲に変換する機能。

・7.と同様に、2本のオフセット曲線に囲まれた点をランダムに選定し､数値が置き換わるので次の11.に比べて不規則な感じになります｡

11.Curve Value

・5.のAttractor Valueの機能を曲線に置き換えたもの｡使い方は10.のCurve Ravelとほぼ同じです｡

・Nudibranchの中ではこれが一番使いやすいと思います｡実際、業務ではこのコンポーネントしか使っていません。

続いて､Scramblesの機能に移ります。

Scrambles

12.Curve Hicking

・9.のCurve Attractorの3D版です｡

・各種パラメーターの設定方法は9.と同じです。

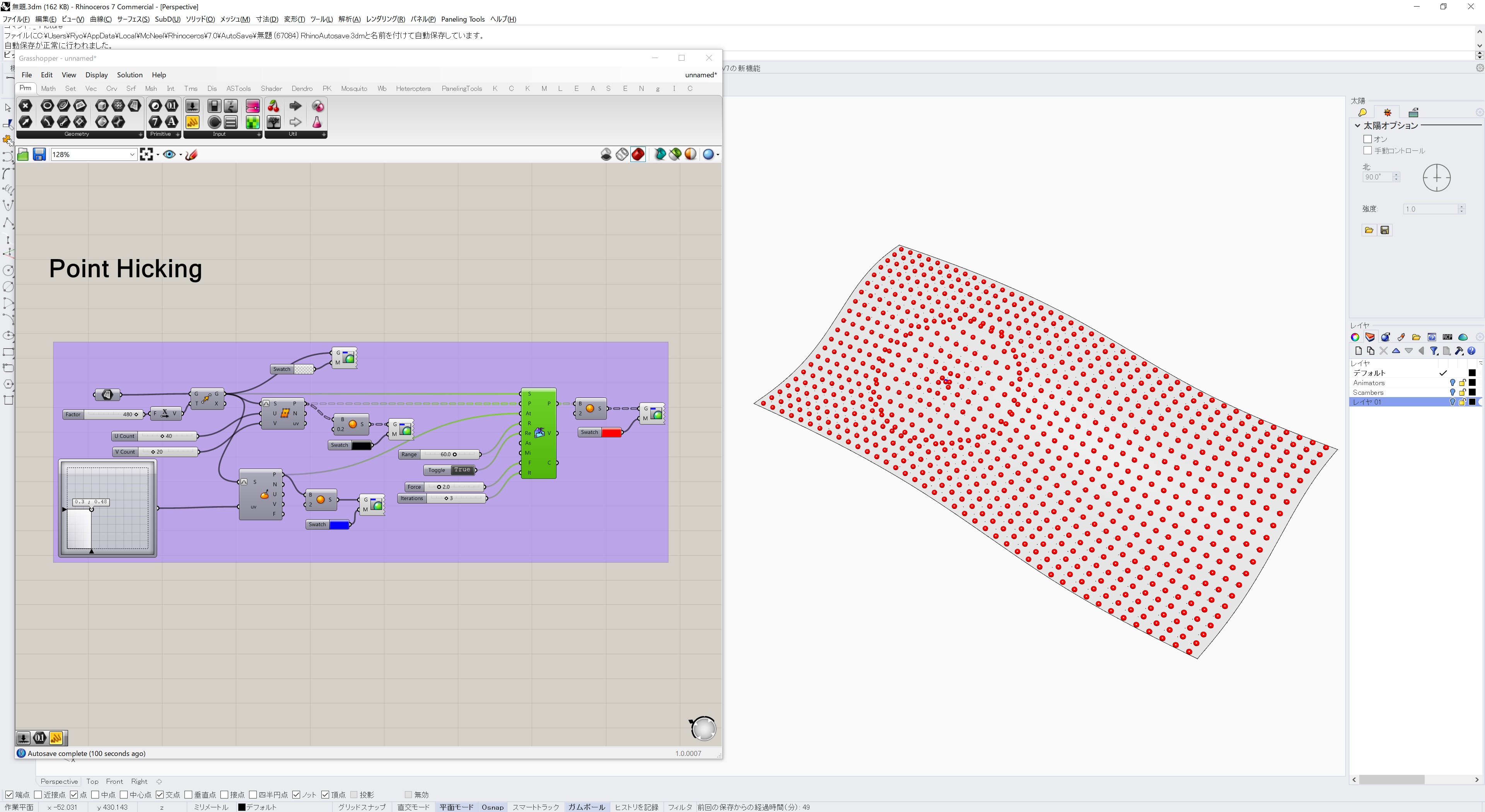

13.Point Hicking

・6.のPoint Attractorの3D版です｡

14.Climber

・サーフェス上の点に重力(Z方向の力)を掛けて、点を移動させる機能。

・こちらは、角度(radian)で強弱を指定します｡

・使い方が難しいかなという印象です｡

15.Point Patrolling

・基準の点(青)を中心に、サーフェス上にある点に回転方向に移動させる機能。

・8.のTwirl Attractorの3D版みたいな感じです｡
